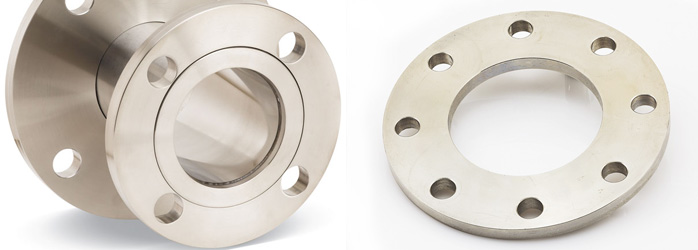

FLAT FLANGES / PLATE FLANGES


is a dynamic group, which was established over a decade ago to cater to growing demands of Flat Flanges standards in ASME / ANSI B16.5 Flanges,ASME/ANSI B16.47 etc in all materials like Stainless Steel , Carbon Steel & High Nickel Alloys. We Manufacture, Export and Supply Flanges which meets with national and international quality standards and producing base which owns equipments conforming to international technical level and is well equipped with a whole set of advanced plasma refining equipments.

We export our high quality Flat flanges to Kuwait, Egypt and Qatar.

SPECIFICATIONS OF FLAT FLANGES

Range: ½” (15 NB) to 48” (1200NB)
Pressure Ratings: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS ASA 150, ASA 300, PN 6,10,16,25, 40,64,100,160 ETC. available with NACE MR 01-75

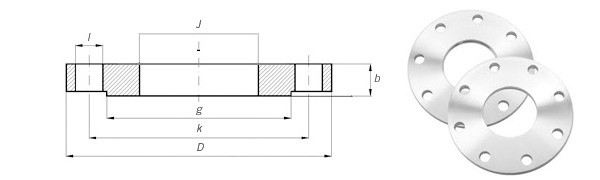

DIMENSIONS OF FLAT FLANGES


ANSI/ASME/ASA B16.5 150lb/sq.in. Flange Plate RF
ø
D
b
g
m
J
k
Holes
l
Kg.
1/2"
88,9
11,1
34,9
30,2
22,3
60,3
4
15,9
0,400
3/4"
98,4
12,7
42,9
38,1
27,7
69,8
4
15,9
0,700
1"
107,9
14,3
50,8
49,2
34,5
79,4
4
15,9
0,800
1 1/4"
117,5
15,9
63,5
58,8
43,2
88,9
4
15,9
1,100
1 1/2"
127,0
17,5
73,0
65,1
49,5
98,4
4
15,9
1,400
2"
152,4
19,0
92,1
77,8
62,0
120,6
4
19,0
2,200
2 1/2"
177,8
22,2
104,8
90,5
74,7
139,7
4
19,0
3,600
3"
190,5
23,8
127,0
107,9
90,7
152,4
4
19,0
4,100
3 1/2"
215,9
23,8
139,7
122,2
103,4
177,8
8
19,0
5,200
4"
228,6
23,8
157,2
134,9
116,1
190,5
8
19,0
5,600
5"
254,0
23,8
185,7
163,6
143,8
215,9
8
22,2
6,300
6"
279,4
25,4
215,9
192,1
170,7
241,3
8
22,2
7,500
8"
342,9
28,6
269,9
246,1
221,5
298,4
8
22,2
12,600
10"
406,4
30,2
323,8
304,8
276,3
361,9
12
25,4
18,500
12"
482,6
31,7
381,0
365,1
327,1
431,8
12
25,5
28,000
14"
533,4
34,9
412,7
400,0
359,1
476,2
12
28,6
36,000
16"
596,9
36,5
469,9
457,2
410,5
539,7
16
28,6
46,000
18"
635,0
39,7
533,4
504,8
461,8
577,8
16
31,7
50,000
20"
698,5
42,9
584,2
558,8
513,1
635,0
20
31,7
64,000
22"
749,3
46,0
641,2
609,6
564,4
692,1
20
34,9
72,000
24"
812,8
47,6
692,1
663,6
615,9
749,3
20
34,9
89,000



ANSI/ASME/ASA B16.5 300lb/sq.in. Flange Plate RF
ø
D
b
g
m
J
k
Holes
l
Kg.
1/2"
95,6
14,3
34,9
38,1
22,3
66,7
4
15,9
0,700
3/4"
117,5
15,9
42,9
47,6
27,7
82,5
4
19,0
1,100
1"
123,8
17,5
50,8
54,0
34,5
88,9
4
19,0
1,400
1 1/4"
133,3
19,0
63,5
63,5
43,2
98,4
4
19,0
1,800
1 1/2"
155,6
20,6
73,0
69,8
49,5
114,3
4
22,2
2,600
2"
165,1
22,2
92,1
84,1
62,0
127,0
8
19,0
3,400
2 1/2"
190,5
25,4
104,8
100,0
74,7
149,2
8
22,2
4,400
3"
209,5
28,6
127,0
117,5
90,7
168,3
8
22,2
6,100
3 1/2"
228,6
30,2
139,7
133,3
103,4
184,1
8
22,2
7,500
4"
254,0
31,7
157,2
146,0
116,1
200,0
8
22,2
10,100
5"
279,4
34,9
185,7
177,8
143,8
234,9
8
22,2
12,500
6"
317,5
36,5
215,9
206,4
170,7
269,9
12
22,2
14,100
8"
381,0
41,3
269,9
260,3
221,5
330,2
12
25,4
24,800
10"
444,5
47,6
323,8
320,7
276,3
387,3
16
28,6
37,100
12"
520,7
50,8
381,0
374,6
327,1
450,8
16
31,7
50,000
14"
584,2
54,0
412,7
425,4
359,1
514,3
20
31,7
70,000
16"
647,7
57,1
469,9
482,6
410,5
571,5
20
34,9
90,000
18"
711,2
60,3
533,4
533,4
461,8
628,6
24
34,9
112,000
20"
774,7
63,5
584,2
584,2
513,1
685,8
24
34,9
133,000
22"
838,2
66,7
641,2
641,2
564,4
742,9
24
41,3
197,000
24"
914,4
69,8
692,1
701,7
615,9
812,8
24
41,3
208,000





ANSI/ASME/ASA B16.5 600lb/sq.in. Flange Plate RF
ø
D
b
g
m
J
k
Holes
l
Kg.
1/2"
95,2
14,3
34,9
38,1
22,3
66,7
4
15,9
0,800
3/4"
117,5
15,9
42,9
47,6
27,7
82,5
4
19,0
1,400
1"
123,8
17,5
50,8
54,0
34,5
88,9
4
19,0
1,600
1 1/4"
133,3
20,6
63,5
63,5
43,2
98,4
4
19,0
2,100
1 1/2"
155,6
22,2
73,0
69,8
49,5
114,3
4
22,2
3,100
2"
165,1
25,4
92,1
84,1
62,0
127,0
8
19,0
3,700
2 1/2"
190,5
28,6
104,8
100,0
74,7
149,2
8
22,2
5,400
3"
209,5
31,7
127,0
117,5
90,7
168,3
8
22,2
7,300
3 1/2"
228,6
34,9
139,7
133,3
103,4
184,1
8
25,4
8,900
4"
273,0
38,1
157,2
152,4
116,1
215,9
8
25,4
11,800
5"
330,2
44,4
185,7
188,9
143,8
266,7
8
28,6
24,500
6"
355,6
47,6
215,9
222,2
170,7
292,1
12
28,6
29,500
8"
419,1
55,6
269,9
273,0
221,5
349,2
12
31,7
43,000
10"
508,0
63,5
323,8
342,8
276,3
431,8
16
34,9
70,000
12"
558,8
66,7
381,0
400,0
327,1
488,9
20
34,9
86,000
14"
603,2
69,8
412,7
431,8
359,1
527,0
20
38,1
100,000
16"
685,8
76,2
469,9
495,3
410,5
603,2
20
41,3
142,000
18"
742,9
82,5
533,4
546,1
461,8
654,0
20
44,4
175,000
20"
812,8
88,9
584,2
609,6
513,1
723,9
24
44,4
232,000
22"
869,9
95,2
641,2
666,7
564,4
777,9
24
47,6
292,000
24"
939,8
101,6
692,1
717,5
615,9
838,2
24
50,8
330,000

PACKAGING OF SLIP ON FLANGES

Packaging: Flat Flanges is sleeved into plastic bag individually, ten pieces wrapped with water-proof material, bundled with nylon rope. Clear labels are tagged on the outside of the package for easy identification of the quantity and product I.D. Great care is taken during operation and transportation.

Prevent any damage.
During transportation items are tagged, packed in plastic bags and closed in carton boxes or seaworthy wooden cases.

plywood case,pallet and according to customer's requirment

Marking: Flat Flanges are marked with alloy name, outside diameter, wall thickness and heat number. Additional information like standard and alloy numbers can be added on request.



MATERIALS OF FLAT FLANGES

Stainless Steel Flat Flanges

Carbon steel Flat Flanges

Duplex Steel Flat Flanges

Nickel Alloy Flat Flanges

Inconel Flat flanges

Incoloy Flat Flanges

Hastelloy Flat Flanges

Monel Flat Flanges

FLANGES


ASME B16.5 Flanges


ASME B16.47 Flanges


ASME B16.36 Flanges


DIN Flanges


JIS Flanges


BS 4504 Flanges


BS 10 Flanges


PR. EN 1902 - 1 Flanges
